Pwmp tanddwr carthion

• Gorsaf lifft dŵr gwastraff
• Gwaith trin dŵr gwastraff trefol
• System Draenio Adeiladu
• System Trin Dŵr Gwastraff Dyframaethu
• System Trin Dŵr Gwastraff Domestig
• System Trin Dŵr Diwydiannol
• System Puro Dŵr



Er enghraifft:

SS150.280AD-M4/15W-DG-C -10 m

Enw Cyfres SS

150 diamedr enwol (mm) (er enghraifft: DN150)

Cod Impeller 280

Cod ychwanegol o god impeller, yn gwahaniaethu gan a, b, c

D Math Impeller: B=impeller llafn; D=impeller sianel ddwbl; m=impeller aml-sianel

M cydrannau modur

4 cam modur

15 Pwer Modur (KW)

W MATH MOTOR: W=gwlyb; wc=siaced oeri

G Deunydd Impeller: D=qt500; G=ht200; S =06 cr19ni10; O=arall

G Deunydd casin pwmp: D=qt500; G=ht200; S =06 cr19ni10; O=deunydd arbennig arall

C Math Gosod: C=Math cyplu E=Math Penelin

Hyd cebl 10m





Cebl:Gall y broses weithgynhyrchu cebl arbennig o bwmp carthion tanddwr atal dŵr yn llwyr rhag mynd i mewn i'r modur trwy'r bylchau bach rhwng pob llinell gam pan fydd wyneb y cebl yn cael ei ddifrodi neu mae pen blaen y cebl yn mynd i mewn i'r dŵr, gan achosi niwed i'r modur.



Modur:

Mae pwmp tanddwr carthffosiaeth yn defnyddio modur tanddwr wedi'i ddylunio a'i weithgynhyrchu'n broffesiynol, ei lefel amddiffyn yw IP68, dirwyn stator yw inswleiddio dosbarth-F, a thymheredd gweithredu uchaf y deunydd inswleiddio yw 155 gradd. Mae'r troellog wedi'i ymgorffori ag elfen amddiffyn gorboethi, ac mae'r modur wedi'i amddiffyn gan y cabinet rheoli. Mae inswleiddio dosbarth-F yn safonol, a gellir addasu moduron inswleiddio dosbarth H yn unol â gofynion cleientiaid.



Dull Oeri Modur:

1. Modur gwlyb safonol (cyfluniad safonol): Mae'r modur yn cael ei oeri gan yr hylif o'i amgylch. Mae gwres y modur yn cael ei drosglwyddo'n uniongyrchol i'r hylif trwy'r tŷ modur. Rhaid gweithredu’r modur o dan y dŵr. Gwaherddir gweithredu'r modur mewn cyflwr sych!

2. Modur siaced oeri (cyfluniad dewisol): Mae'r cyfrwng pwmpio yn cylchredeg ar wyneb y stator modur i dynnu gwres y modur i ffwrdd, fel y gall y pwmp redeg yn esmwyth ar lefel hylif is.



Sêl fecanyddol:

Mae dwy set o forloi mecanyddol sy'n gysylltiedig â chyfres annibynnol yn darparu amddiffyniad selio i'r modur.



Cydrannau Hydrolig:

Mae pob model hydrolig yn destun dadansoddiad CFD i ffurfio cydrannau hydrolig dibynadwy ac effeithlon i sicrhau effeithlonrwydd a goddefgarwch cludo carthion.

Impeller:

Mae impeller pwmp tanddwr carthffosiaeth yn mabwysiadu impeller di-sianel ddwbl, sianel llif cymesur, cydbwysedd da, gweithrediad llyfn, sŵn isel, sy'n cynyddu oes y gwasanaeth. Mae'r effeithlonrwydd yn uwch na'r safon genedlaethol, a gall arbed ynni a lleihau'r defnydd.



Impeller Sianel Ddwbl (D)

Impeller aml-sianel (M)

Impeller llafn (b)



Amddiffynnydd Gollyngiadau

Mae amddiffynwr gollyngiadau wedi'i osod yn y siambr olew i ganfod gollyngiadau a achosir gan selio gwael neu ddifrod sêl fecanyddol (dewisol ar gyfer<15kW, standard configuration for ≥15kW). For high-power water pumps, a leakage protector is installed in the junction box and motor cavity to send an alarm signal for leakage in the junction box and motor cavity, allowing the control system to protect the pump (non-standard configuration, optional for ≥18.5kW).



Amddiffynwr gorboethi

Gosod amddiffynwr gorboethi yn y modur i ganfod gorlwytho yn awtomatig, codiad tymheredd ac amodau eraill i atal y modur rhag llosgi allan oherwydd gorboethi (dewisol ar gyfer<15kW, standard configuration for ≥15kW).

Gosod amddiffynwr gorboethi yn y dwyn. Pan fydd y tymheredd dwyn yn codi i'r tymheredd penodol, mae'r amddiffynwr yn torri'r cyflenwad pŵer yn awtomatig i amddiffyn y dwyn (cyfluniad ansafonol, dewisol).

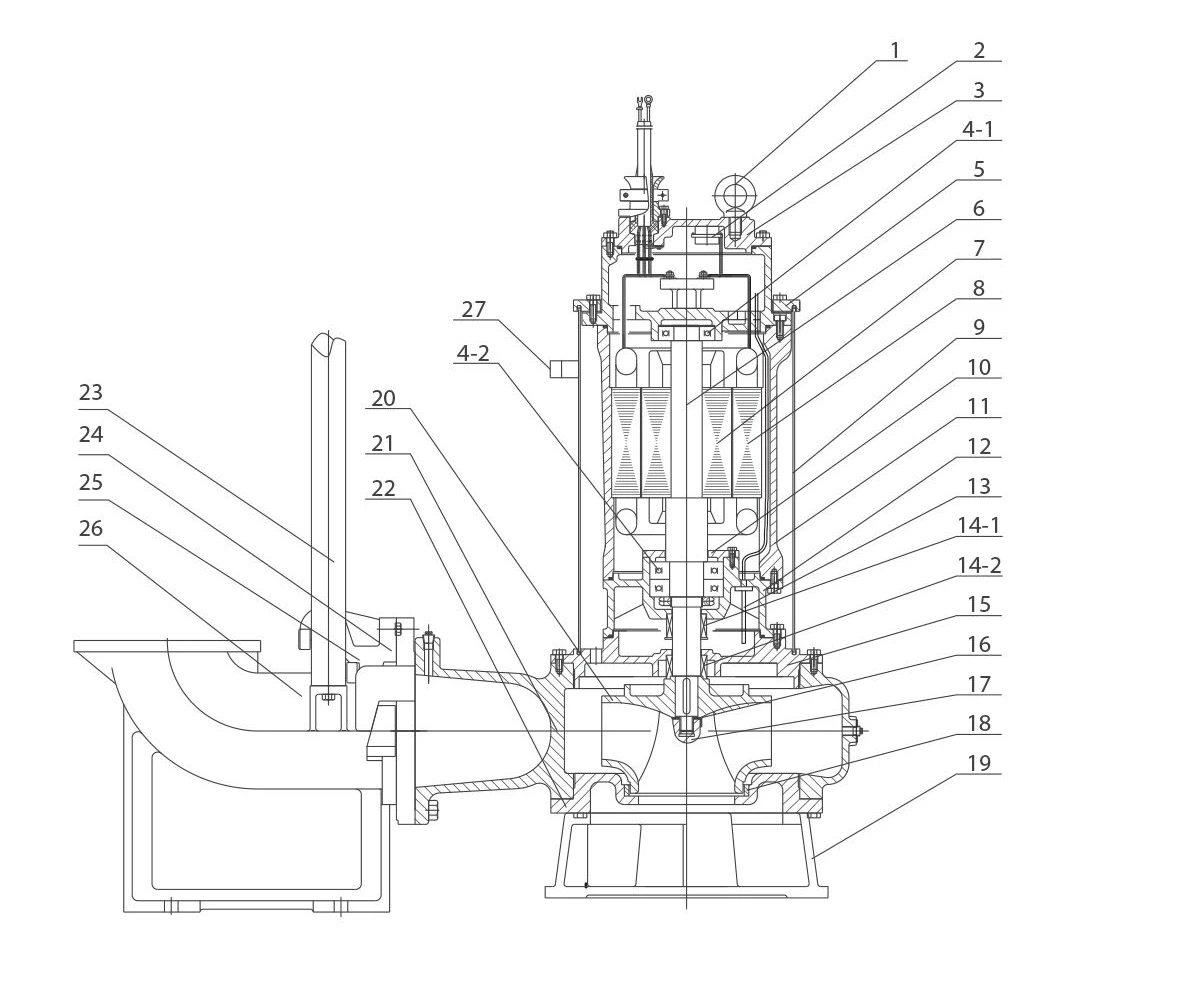

Nifwynig	Alwai	Material Prydain Fawr	Nifwynig	Alwai	Material Prydain Fawr
1	Cylch codi	0 cr18ni9	15	Gorchudd olew	Ht200
2	Amddiffynwr gorboethi	-	16	Golchwr clo	0 cr18ni9
3	Gorchudd Modur	Ht200	17	Cnau Impeller	0 cr18ni9
4-1	Dwyn	-	18	Region	Zcusn10pb5
4-2	Dwyn	-	19	Seiliant	Q235A
5	Fflans siaced oeri	Q235A	18	Region	Zcusn10pb5
6	Siafft	2CR13	19	Seiliant	Q235A
7	Rotor	-	20	Ysgogwyr	Ht200
8	Stator	-	21	Casin pwmp	Ht200
9	Siaced oeri	Ht200	22	Gorchudd sylfaen	Ht200
10	Gorchudd dwyn	Ht200	23	Post Canllaw	Q235a/0 cr18ni9
11	Moduron	Ht200	24	FLANGE MATING	Ht200
12	Braced dwyn	Ht200	25	Tywysydd	Ht200
13	Amddiffynnydd Gollyngiadau	-	26	Nghyplyddion	Ht200
14-1	Sêl fecanyddol	Sic/sic	27	Allfeydd	Q235A
14-2	Sêl fecanyddol	Sic/sic





Gosodiad cyplu awtomatig sefydlog

Gosod Symudol/Penelin
